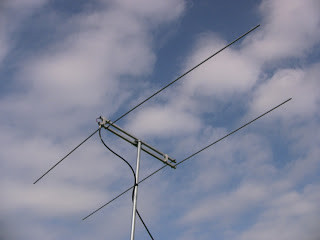

HB9, antenna direttiva facilmente smontabile e rimontabile, ottima per field day, vacanze etc. Una antenna, facile da realizzare (anche con materiali di recupero) in questa bella realizzazione dell'amico IK6DIO, vediamo un modello "di LUSSO".

Versatile a molte soluzioni progettuali  (ne ho viste fatte con poco alluminio e molto legno!), da provare!

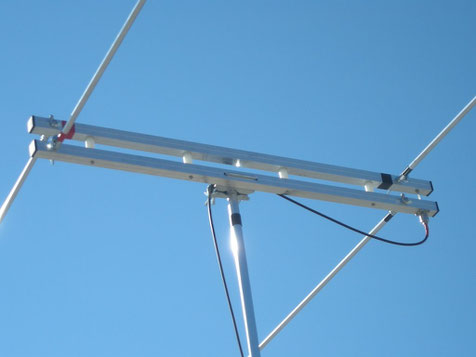

L'antenna è fissata al palo, tramite un supporto per antenne tv al boom negativo. Gli elementi sono inseriti sui boom come nella foto sottostante, importante mettere sullo stesso lato, gli elementi uno sul boom + e l'altro sul boom -.

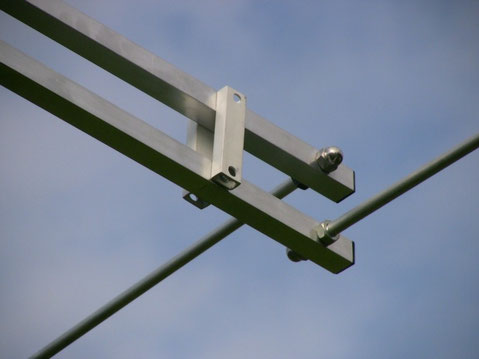

I distanziatori sono realizzati con un tondino da 16,5 millimetri e lungo 70 in nailon bianco e fissati con delle viti sui boom.

L'antenna è costruita con uno scatolato di alluminio, dalle dimensioni di 23,5 X 23,5 millimetri con uno spessore di 1 millimetro.

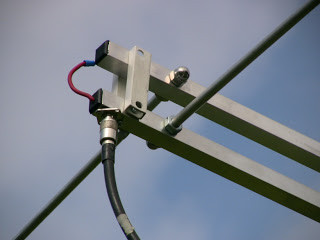

Il connettore è fissato sul boom negativo e tramite il solo centrale del cavo RG58 è fissato al boom positivo.

Particolare di come vengono collegati gli elementi al boom.
