Antenne direttive HB9CV per la Magic Band 50Mhz



_____________________________________________________



Particolari costruttivi

Boom - 25x25 mm Tubo quadrato di alluminio

Gli elementi sono rastremate: la sezione centrale è un tubo in alluminio 1,5 x 16  mm prolungato con unm tubo in alluminio da12 millimetri.La giunzione  è realizzata tramite fascette stringere il tubo.



La distanza tra i due elementi è 750mm (da centro a centro). La lunghezza del riflettore è 300 centimetri il direttore è 277 centimetri. La parte interna degli elementi è composto di 100 cm, del 16 tubo mm x 1,5 alluminio montato non isolata attraverso il boom e tenuto in posizione da viti Phillips. Alle estremità del tubo di 16 millimetri viene intaccato per poterlo stringere con le fascette verrà poi inserito il tubo da 12 millimetri e serrato con fascette.





_______________________________________________________









_____________________________________________________





COSTRUZIONE DI UN’ANTENNA HB9CV ALIMENTATA POSTERIORMENTE

by i3FNG ARI di Padova

I due elementi radianti sono costruiti con due tondini di ottone da 3 m/m. di diametro distanziati dal direttore o riflettore di 27 mm, la linea di collegamento fra i due elementi radianti è costituita da un pezzo di filo perimpianti elettrici  multicapo isolata in plastica del diametro di  4 m/m..
 Dopo svariate prove ho trovato che la soluzione migliore era quella di  posizionarla aderente al boom fissandola con tre cavallotti di ferro o plastica ,come rappresentato in  Figura


In Fig.3 sono riportate le misure della posizione delle viti, della linea e dei  due elementi radianti.
Per il condensatore di accoppiamento fra discesa e linea radiante, dopo aver fatto la taratura con uncompensatore ad aria ed aver misurato la capacita, l’ho sostituito con uno spezzone di cavo, preventivamentemisurato con un capacimetro. Ho provato sia con cavo RG 58 da 50  Ohm che con RG 59 da 75 Ohm  e lecapacità sono risultate uguali, nel senso che 1 cm di cavetto vale circa 1 pf.
 Nel mio caso servivano 50 pf che corrispondevano a 50 cm. di cavo. Il cavo condensatore va tagliato e da un lato isolato; una voltacontrollata la taratura, eventualmente accorciando od allungando il cavo, va coperto con un pezzo di guainatermorestringente e pizzicato a caldo onde chiudere ermeticamente, come si vede in Fig. 4
Per la posizione del condensatore, una volta saldato si può arrotolare e fissare al BOOM con fascette, vedi FIG.5
Per fissare e sostenere i due elementi radianti composti dal tondino di ottone ho costruito due fascette dilamina di rame, con della plastica isolante ho anche costruito due supporti per tenere distanziate le linee, perparticolari vedi FIG.6   FIG.7














FIG. 9 : altra vista del condensatore e linea adattatore fissata al BOOM con tre viti e cavallotti
Una volta terminata l’antenna, e installata a circa 3 mt. d’altezza dal terreno, ho misurato il R.O.S., che nellaporzione di gamma da 50,000 Mhz. fino  a 50,400 Mhz.si mantiene a 1,1 : 1, mentre  da 50,400 Mhz. a 51,000Mhz.il R.O.S. sale a 1,4 ~ 1,5 : 1. Nelle varie fasi di messa a punto ho notato che accorciando l’elementoposteriore di 2,931 mt di mezzo centimetro l’antenna risuona su frequenze superiori, per cui chi vuole puòspostare la risonanza dove desidera.Una volta installata l’antenna nella posizione definitiva, a circa 18 mt. dal suolo, ho notato che l’antennafunziona bene ed in 5 giorni, propagazione permettendo, ho collegato con i soli 7 W. del transceiverautocostruito, diverse stazioni delle zone 14 -15 - 16 - 20 - 33, sempre con buoni od ottimi segnali da partedel corrispondente.Dopo questa esperienza penso che un’antenna così semplice e di costo veramente contenuto, valga proprio lapena di costruirla, da parte di chi vuole sperimentare ed uscire nella:
“ MAGIC BAND “.

ELENCO DEL MATERIALE :
1 pezzo tubo alluminio mt 3 diametro 3 cm. – Elemento posteriore1 pezzo tubo alluminio mt.2,80 diametro 3 cm.—Elemento anteriore1 pezzo tubo quadro 4x4 cm. lungo 95 cm. – BOOM1 tondino ottone o rame lungo 80 cm. diametro 3 mm. – Elementi radianti1 filo multicapi isolato in plastica per impianti elettrici lungo 80 cm diametro 4 m/m —Linea accoppiamento1 pezzo di plastica 4 x 10 cm.spessore3 mm.— Supporti per elementi radianti1 pezzo piattina rame sottile – Fascette per fissaggio a massa elementi radianti1 angolare alluminio 4 x 4 cm.—Supporto bochettone uscita antenna1 cavetto RG 58 o RG 59 lungo 60 cm.— Per costruzione condensatore1 femmina per PL – Uscita antennaViti autofilettanti , rondelle in acciaio inox – Per bloccaggio parti meccanichePer ogni dubbio e informazione, potete contattarmi all’indirizzo E-mail :i3fng@yahoo.it
___________________________________________________
.
.

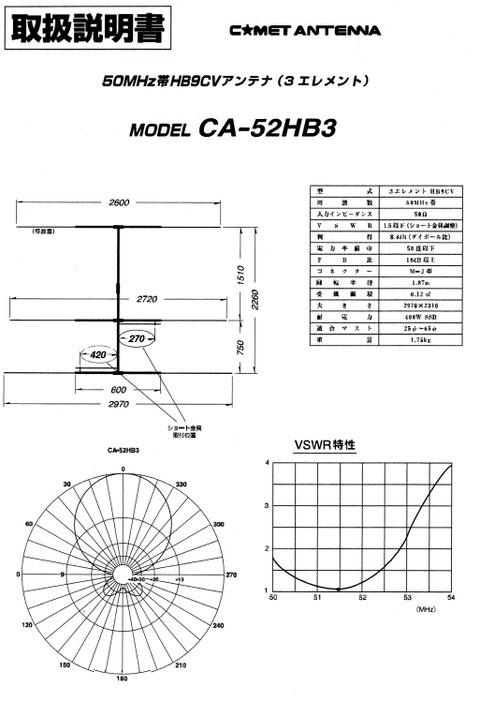

3 elementi 50Mhz
