Direttive Bibanda V-U Open Slave



_____________________________________________________



DIPOLO VERTICALE VHF-UHF



DIRETTIVA YAGI  VHF-UHF 2+2 elementi (2+3)



DIRETTIVA YAGI  VHF-UHF 4+5 elementi



______________________________________________





DIPOLO VERTICALE per i 2m e i 70cm





Questo dipolo per 2m con elemento open sleeve per i 70 cm va montato davanti un supporto/palo metallico.





In caso contrario, l'impedenza al punto di alimentazione risulta essere di 72 Ohm e non 50 Ohm.



L'albero funge da riflettore.



Il GUADAGNO sui 2m è 2,6 dBd e sui 70cmi è 4,6 dBd.



Gli elementi sono costituiti da tubi di alluminio 10x1 mm. Non utilizzare altri diametri!



Il radiatore ha una lunghezza di 936 millimetri da punta a punta con distanza di 10 mm tra i due elementi del dipolo al punto di alimentazione.



Posizione degli elementi vengono misurate dal centro degli elementi a lato esterno del supporto.



Element (10mm)

Position

Length

2m-Dipole

280mm

936mm (tip to tip)

70cm-open-sleeve-element

307mm

316mm







Per un miglior guadagno  sui 70 cm dovremmo aggiungere un riflettore.

Così arriviamo a una verticale polarizzata 2-Element-Yagi per 70 cm.



Il guadagno aumenta di 5,4 dBd sui 70 cm, ma sui 2m non abbiamo modifiche.



Il riflettore aggiunto per i 70cm deve rispettare precise dimenzsioni e posizione:



 Element

Position

Length

70cm-Reflector

150mm

324mm

2m-Dipole

280mm

936mm (tip to tip)

70cm-open-sleeve-element

309mm

313mm







By:dk7zb

______________________________________________________

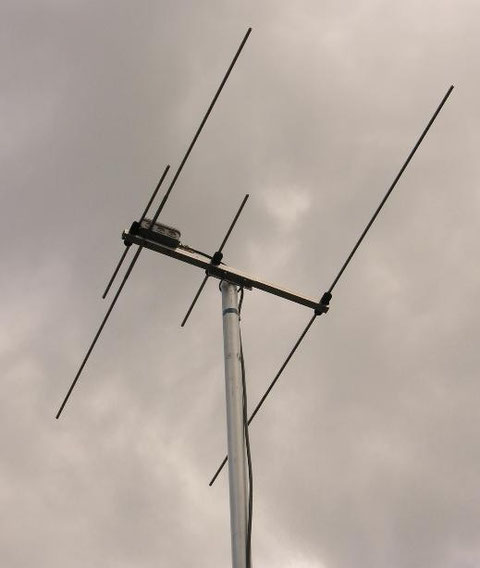

DIRETTIVA BIBANDA VHF UHF 2+2 elementi  (2+3)



Questa Yagi copre la gamma 144-146MHz e 430-440MHz.



Guadagno:

4,12 dBd sui 2m

5,40 dBd in 70cm









Element-Nr.

Element

Length

Position

1

Reflector 2m

1022mm

0mm

2

Reflector 70cm

322mm

230mm

3

Radiator 2m u. 70cm

938mm

370mm

4

Open-Sleeve-Element  70cm

318mm

392mm

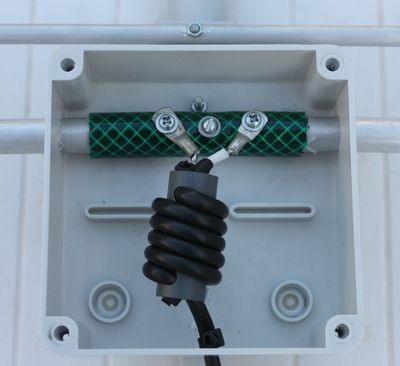

Nella scatola del dipolo va sistemato un adattatore di impedenza 50-Ohm formato da 6 spire di coax RG-188

(o simili) avvolte su un supporto in PVC di 16-20mm.





Per ottenere (in UHF) un guadagno di 6,20 dBd è possibile aggiungere un terzo elemento seguendo le seguenti misure:



Elements (6mm)

Length

Position

Reflector 2m

1022mm

0mm

Reflector 70cm

320mm

230mm

Radiator 2m u. 70cm

939mm

370mm

Director 1  70cm

323mm

399mm

Director 2  70cm

297mm

500mm









_____________________________________________________

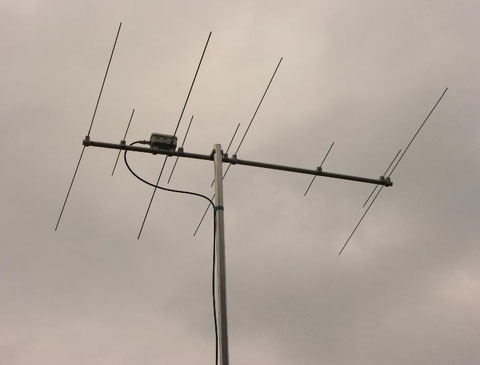

DIRETTIVA BIBANDA VHF UHF 4+5 elementi



Questa Yagi copre la gamma 144-146MHz e 430-440MHz.



Guadagno:

4,12 dBd sui 2m

5,40 dBd in 70cm

Tutti gli elementi sono di alluminio 3,2mm (barre per saldatura alluminio) ad eccezione del radiatore che deve essere di 4mm.





El.-Nr.

Element

Length

Position

1

Reflector for 2m

1022 mm

0 mm

2

Reflector for 70cm

329 mm

110mm

3

Radiator 2m and 70cm

977 mm (4mm)

260 mm

4

Director 1 für 70cm

322 mm

300 mm

5

Director 2 für 70cm

320 mm

440 mm

6

Director 1 für 2m

935 mm

470 mm

7

Director 3 für 70cm

285 mm

750 mm

8

Director 4 für 70cm

297 mm

965 mm

9

Director 2 für 2m

915 mm

985 mm





Questa direttiva "Ultralight-Yagi"  può essere utilizzato sui  per 2m e sui 70cmi con un SWR di 1,5 senza alcuna modifica.







_____________________________________________________



DIRETTUVA YAGI 4+5 elementi

realizzata con tubolari in alluminio  8mm 10mm (ridisegnata da SQ9VPA)







El.-Nr.

Element

Position

Length (8 mm)

Length (10 mm)

1

Reflector for 2m

0 mm

1013 mm

1011 mm

2

Reflector for 70cm

110mm

343 mm

332 mm

3

Radiator 2m and 70cm

260 mm

973 mm (12 mm

973 mm (12 mm)

4

Director 1 für 70cm

308 mm

319 mm

316 mm

5

Director 2 für 70cm

440 mm

312 mm

310 mm

6

Director 1 für 2m

465 mm

919 mm

911 mm

7

Director 3 für 70cm

750 mm

267 mm

261 mm

8

Director 4 für 70cm

965 mm

283 mm

278 mm

9

Director 2 für 2m

985 mm

879 mm

870 mm







 By:  SQ9VPA  http://www.vpa-systems.pl/



 ____________________________________________________



http://www.qsl.net/dk7zb/start1.htm
