Antenna HF Long Wire (beverage)



_____________________________________________________



L'antenna LONG WIRE (o beverage)  è una antenna funzionale, economica e facile da realizzare, ideale per chi si interessa alle trasmissioni in HF (onde corte).



La constuzione di una Long Wire e' abbastanza semplice e veloce, infatti l'antenna e' costituita principalmente da un LUNGO FILO (...)  ..lungo più o meno dai 10 ai 50 metri con la sola aggiunta di un adattatore sulla linea di discesa verso il TRX.



esempio long wire
esempio long wire

L'antenna formata dal solo filo presenta un'impedenza di circa 400-600 Ohm, quindi necessita di un adattatore di impedenza di 9:1 per avvicinarla al valore richiesto di 50 Ohm.

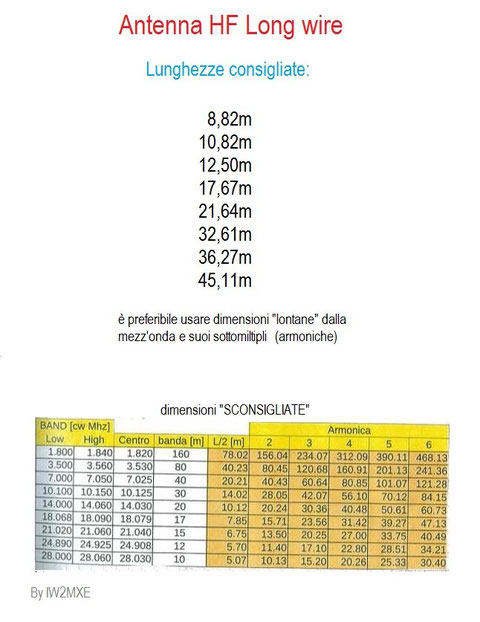

La misura del filo è legata allo spazio che abbiamo a disposizione, la regola è quella di usare la massima lunghezza possibile, evitando delle lunghezze particolari che possono creare problemi di armoniche (vedi di seguito).







Le lunghezze del filo più comunemente utilizzate sono:

30m o 16,2m.

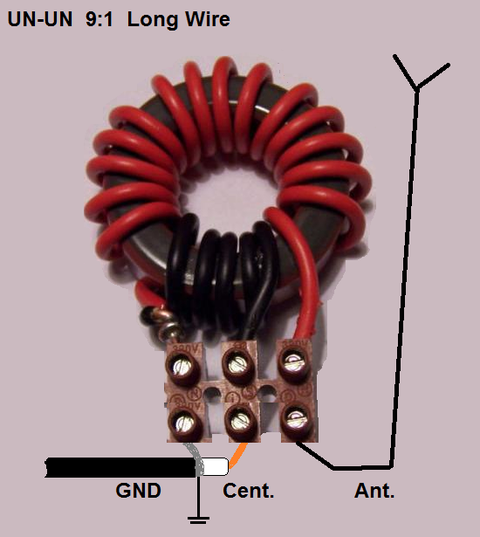

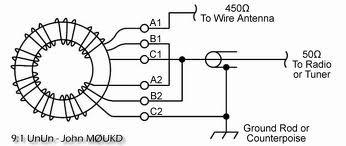

Per realizzare l'adattatore UN-UN 9:1 è necessario un toroide Amidon T-200 (rosso) e seguire il progetto qui sotto.  (comunque, vanno bene tutti i trasformatori di impedenza 9:1).

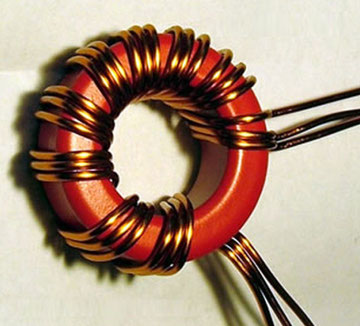

9 SPIRE TRIFILARI





E' bene inserire un fitro Choke dopo il trasformatore per evitare rientri di RF verso l'apparato.
