Dipoli VHF e bibanda VHF UHF
_______________________________________________________
Il Dipolo è sicuramente l'antenna più semplice da realizzare, anche se non ha guadagno, ha il vantaggio di non richiedere particolari accorgimenti per la sua costruzione.

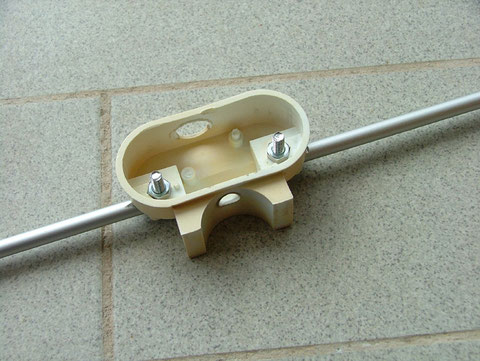

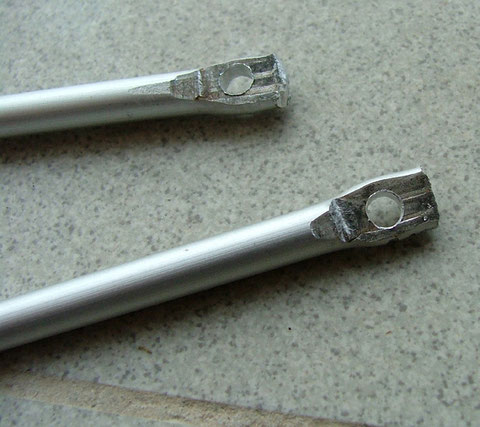

Per la realizzazione dei due bracci, utilizzare dei tondini di alluminio di 6 mm di diametro montati su un supporto isolante.
Ancora meglio è utilizzare materiale recuperato da una vecchia antenna televisiva (può tranquillamente essere utilizzato un ritaglio di bachelite, pvc, plexiglass o qualsiasi altro materiale isolante).
L'antenna è stata calcolata in modo che risuonasse esattamente al centro della banda dei 2 metri, vale a dire a 145 MHz.
Di seguito la formula utilizzata per i calcoli.
lunghezza in cm=7.150:MHz
ossia
7.150:145 =49,31 cm
I bracci della nostra antenna saranno lunghi 49 cm circa, (qualche mm in più o in meno non faranno grossa differenza e comunque conviene lasciarli della lunghezza di 50 cm ed accorciarli man mano per un ROS ottimale).
________________________________________________________
DIPOLO VERTICALE mezz'onda per i 2m
(anche versione per i 6m)

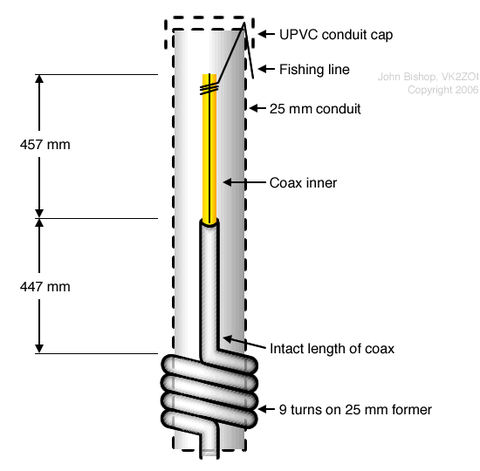

La figura seguente mostra lo schema costruttivo dell'antenna:
Per costruire l'antenna, è necessario del tubo per impianti elettrici con diametro 25mm 1m minimo, ma se lo fate più a lungo, si avrà più spazio sotto la bobina per installare l'antenna.
Praticare due fori nel tubo per bobina di blocco RF (chok balun).
Il foro 'top' sarà approssimativamente a925 millimetri dall'estremità del tubo (questa distanza è la lunghezza del radiatore più un piccolo gioco tra la sua estremità e il tappo terminale).
La spaziatura tra i fori deve essere tale che le spire di coax saranno ferme e stabili.

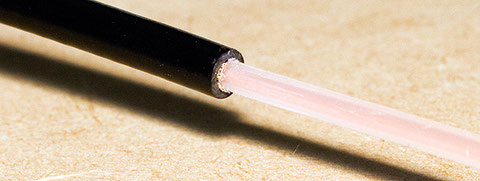

Da un capo, togliere 457 millimetri della guaina esterna e treccia per formare l'elemento superiore.
Non è un grosso problema se si finisce con una lunghezza che è un po' più corta, perché un altro pezzo di filo può essere saldato in cima per fare la lunghezza corretta.
Ora misurare 447 millimetri di coax con la guaina, fino al punto in cui esce dal tubo per formare la bobina.

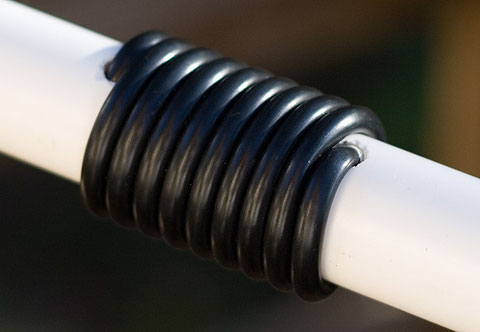

Formare la bobina attorno al tubo e poi far rientrare il coax.
( decidete voi se proseguire con x metri di coax fino al TRX o inserire un connettore)
Per tenere teso il coax dentro il tubo, è possibile usare un filo di nylon legato al cavo e alla fine del tubo.
Quando si è soddisfatti del ROS, chiudere la parte superiore, fissando col tappo il filo di nylon e il radiatore in posizione.
Non bloccare o sigillare l'estremità inferiore del condotto. Questo per consentire la condensazione etc di defluire.
________________________________________________________

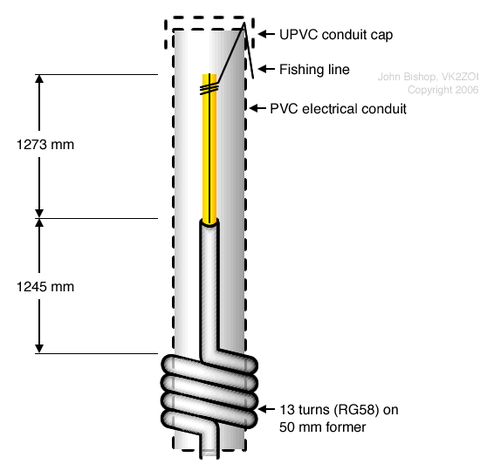

VERSIONE per i 6m
By: http://vk2zoi.com/articles/half-wave-flower-pot/
