VHF Ground Plane



_____________________________________________________





Un progetto  semplice e veloce:

Ground Plane per i 2 metri







Questa antenna  può essere utilizzata su qualsiasi banda rispettando le dovute dimensioni, e non crea problemi.



Ricordate che il radiatore verticale è 1/4 di lunghezza d'onda della vostra frequenza operativa.

L'antenna non ha nessun guadagno, ma è una ottima piccola antenna che può essere montata praticamente ovunque.

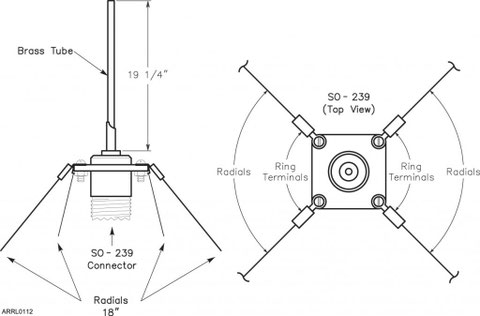

Costruzione (Vedi disegno sotto)



L'elemento verticale e radiali possono essere fatti di filo di rame (2mm) o di bacchette per saldatura, filo ricavato da appendiabiti, ecc.   Il radiatore verticale (A) deve essere saldato al connettore centrale del SO239.

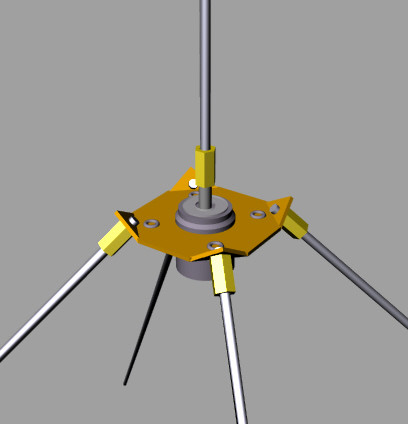

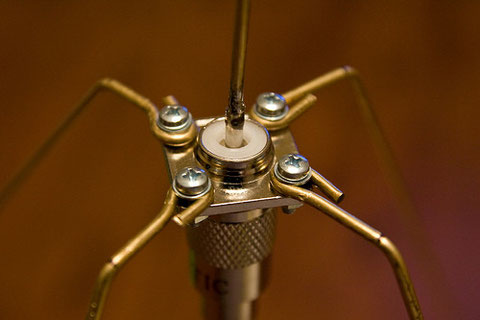

I quattro radiali di base (B e C) e ( D & E) possono essere saldati o avvitato ai fori di montaggio SO239 con selle semplici viti, o come preferite (vedi foto più avanti).



I quattro radiali di base devono essere piegate verso il basso ad un angolo di 45 gradi (+-)

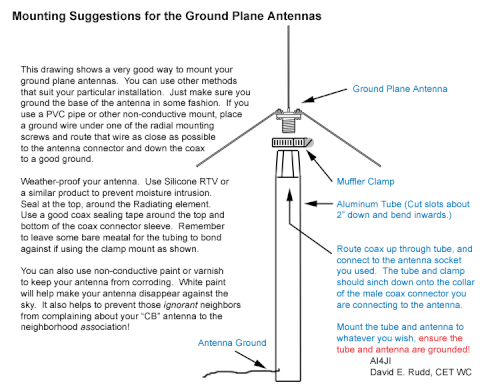

L'antenna può essere montata fissando il PL259 ad un  tubo di allumionio o PVC facendo passare il coassiale attraverso il tubo.



Se avete intenzione di montarla e lasciarla all'esterno, applicare RTV o sigillante attorno al perno centrale e  al PL259, o nastro auto agglomerante, per evitare infiltrazioni d'acqua nel cavo coassiale.

Realizzare ogni radiale 1/4 d'onda della frequenza di lavoro.

A volte aiuta ad aggiungere un po 'di lunghezza extra per le radiali e radiatore, questo vi darà certo spazio di manovra per la regolazione dell'SWR .

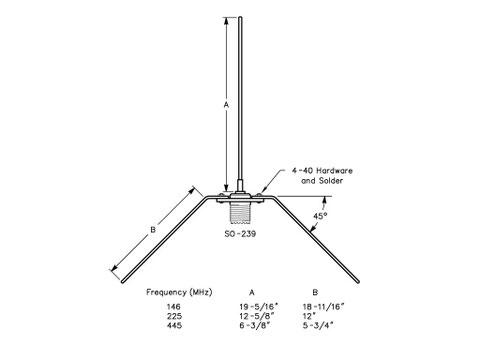

Esempio di calcolo:

Freq (MHz) 146
A (cm) 19 5/16 (Nota lunghezza "A" è per il SO-239 isolante ma non critico)

B THRU E (pollici) 20 3/16

LUNGHEZZE DALLA FORMULA (234/FREQ MHZ) + 5% di più per RADIALI
