Antenna HB9 vhf o uhf



___________________________________________________







La hb9 fa parte della famiglia delle antenne logaritmiche.
Più precisamente è una log periodica di 2 elementi, quindi un'antenna con tutti gli elementi attivi e non come la yagi: un elemento attivo e tutti gli altri passivi.
 Dunque la difficoltà sussite nel dover alimentare tutti gli elementi; nel nostro caso 2 coppie. Una cosa importante è che i 2 elementi "avanti e retro" devono essere ad alimentazione invertita.
Mi spiego meglio: se il retro presenta a sinistra il polo freddo e a destra il caldo, quello davanti deve essere opposto  cioè a sinistra il caldo e a destra il freddo.



Si tratta della classica HB9, differente dalla HB9CV che invece presenta invece un piccolo "stub" di cortocircuito, dove vi è applicata l'alimentazione;



La HB9 ha l'alimentazione direttamente sul doppio BOOM dell'antenna.



DETTAGLI COSTRUTTIVI:ho preso un listello di legno, nel mio caso legno pregiato di paduk (legno di

L'autore ha usato come supporto un listello di legno duro delle seguenti dimensioni:

lunghezza 50 cm.

sezione 2,8x1,8 cm.

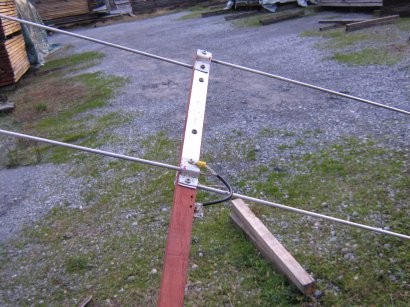

Vanno poi  applicate due lamelle di alluminio dello spessore di 1 mm. larghe 2,8 cm. e lunghe 34,5 cm. mediante viti autofilettanti nel legno. Ovviamente una sopra e l'altra sotto (come si vede in figura).




Queste 2 lamine costituiscono l'alimentazione degli elementi.



Per fissare i radiali sono state usato delle giunture filettate in modo che i radiali fossero smontabili.

Dunque, ho fissato le giunture con dei cavallotti di alluminio, preparati in precedenza, tenendo conto che nel primo radiale il buco avnati del cavallotto deve coincidere con il punto dove vi si applica l'alimentazione tramite cavo coax.
Lo spazio richiesto tra i 2 radiali è di 28,5 cm dal centro radiale; di conseguenza se la lamina totale è di 34,5 cm resteranno 3 cm per parte  liberi sulla piattina; è ovvio che se il destro e il sinistro sono alimentati in maniera inversa avanti e retro, uno andrà fissato sulla lamina sotto e il suo corrispondente su quella sopra e il radiale avanti all'opposto.






Il polo caldo si collega sulla lamina superiore e il freddo in quella inferiore,
Come  primo radiale il destro al lato freddo e quindi fissato sotto
il radiale sinistro al lato caldo verrà fissato sopra
i radiali avanti in maniera opposta come già descritto.

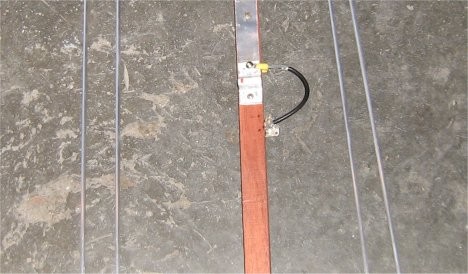

Il punto di alimentazione è a 2,5 cm in avanti dal centro del primo radiale dove  coincidere il fissaggio del cavallotto.
I radiali sono in tondino pieno di alluminio sez. 0,6 cm filettati ad un estremo;
la lunghezza dei radiali  è di 65 cm per quelli retro
e di 52,5 cm per quelli avanti;
le misure sono prese dalla punta del radiale all'inizio della piattina
e quindi col metro appoggiato al boom, misurando esclusivamente
il radiale sospeso in aria.

Commenti finali:
L'antenna ha una notevole larghezza di banda mantenendo ros di 1,1 per tutta la banda dei 2 mt, ovviamente la direttività è quella del dipolo
il guadagno è di circa 4 db.
