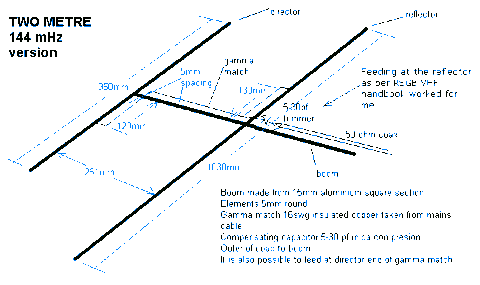

HB9CV per 144 MHz



 hb9cv_2m

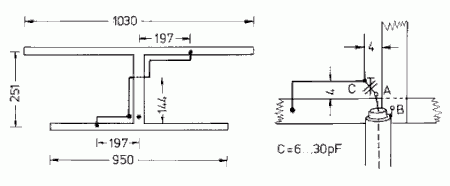

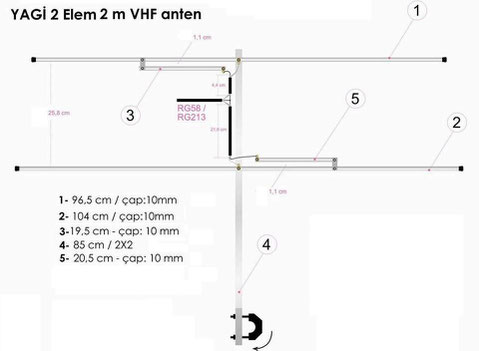

Boom (elemento portante): Lunghezza: ~ 255 mm, + / - montaggio posteriore, diametro dei tubi di alluminio: 10-16 mm
Elementi: Diametro: 6-8 mm, il materiale cavo o pieno,

sono inseriti attraverso il boom

  Guadagno: fino a 4,3 dBD
• Perdita di ritorno: 20 dB
Stage Manager: fili con 2 mm di diametro di 4 mm di distanza dagli elementi e la lunghezza del braccio di circa 2 m
la linea di trimmer di alimentazione: 12 pF
Impedenza di ingresso: 50 ... 75 Ohm, non bilanciato
