SIMULATORE di ACCORDATORE ESTERNO
Questo utile accessorio (esterno all'apparato) permette di ACCORDARE comodamente la vostra antenna collegata al l'ICOM IC-706:
Normalmente, col 706, apparato, se volessimo accordare l'antenna collegata al nostro ACCORDATORE MANUALE,
dovremmo:
-passare al menu per regolare pa potenza di uscita,
-impostare la potenza di uscita a 1 (10 w).
-Uscire dal menu.
-Cambiare il tipo di emissione (CW)
-Spingere il PTT
-Regolare l'accordatore per il minimo ROS
-al termine ripassare da CW a SSB
-tornare nel menu della potenza
-impostarla a 10 (100w)
-uscire dal menu
Usando invece questo piccolo circuito, collegato alla presa MOLEX che si trova dietri tutti gli apparati HF Icom, si puo' usare il commando "TUNER", pergenerare un portante in CW di 10watt per circa 5/6 secondi.
_______________________________________
![](https://image.jimcdn.com/app/cms/image/transf/dimension=286x1024:format=jpg/path/sa73460eaa2048d93/image/ib85972bcd09072a8/version/1364206057/image.jpg)
Il connettore da utilizzare e' quello che viene usato per alimentare gli HD e altre unità interne al PC.
![](https://image.jimcdn.com/app/cms/image/transf/dimension=251x1024:format=jpg/path/sa73460eaa2048d93/image/i281ccccc38c4c192/version/1364208820/image.jpg)
Il connettore (maschio) deve però essere adattato per potersi adattatare alla presa (femmina) Molex Icom.
Si deve togliere un LATOI CORTO (come figure) eliminando CON MOLTA CAUTELA, la plastica superflua fino ad a connettere facilmanete le due prese.

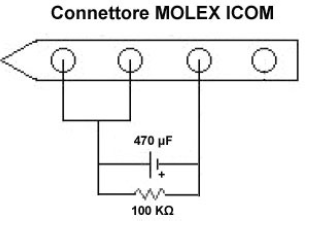

![](https://image.jimcdn.com/app/cms/image/transf/none/path/sa73460eaa2048d93/image/i26acf2be387a683c/version/1364206200/image.png)
Il circuito e' semplicissimo, alla portata di tutti:
sono necessari:
un condensatore da 470 μF
una resistenza da 100 KOhm
![](https://image.jimcdn.com/app/cms/image/transf/dimension=279x1024:format=jpg/path/sa73460eaa2048d93/image/i1a7b36037b8a46e2/version/1364209158/image.jpg)
Con questi valori si ottiene un tempo di TUNING di circa 5,6 secondi, ma se vogliamo avere piu' tempo possiamo aumentare la capacità del condensatore (usando 1000 μF si arriva a 10 secondi di TX).
![](https://image.jimcdn.com/app/cms/image/transf/dimension=206x1024:format=jpg/path/sa73460eaa2048d93/image/i9a7610da9d23ba1a/version/1364209176/image.jpg)
Assemblare il tutto in una scatolina a piacere, io avevo una PLACCHETTA TELEFONICA in un cassetto... e ho usato quella.
![](https://image.jimcdn.com/app/cms/image/transf/dimension=294x1024:format=jpg/path/sa73460eaa2048d93/image/idbe7b9a35db943b7/version/1364206373/image.jpg)
Connettere il circuito con l'apparato spento.
All'accensione il 706, rileverà la presenza di un accordatore esterno;
USO NORMALE
100w SSB ----->
![](https://image.jimcdn.com/app/cms/image/transf/dimension=272x1024:format=jpg/path/sa73460eaa2048d93/image/ic3c2d7bf344158f2/version/1364206382/image.jpg)
sarà sufficiente premere brevemente il tasto TUNER per avviare il ciclo di Tuning (TX 10W in CW portante fissa)
che avviene con la potenza di 10 watt in modalita' CW.
<----- CW 10W
_____________________________________________________
Aggiornamento: Da una segnalazione di Enrico 5Z4ES
si rilegva che questo accessorio può presentare problemi con l'IC 7000, maggior informazioni sul sito di VK10D.
============================================

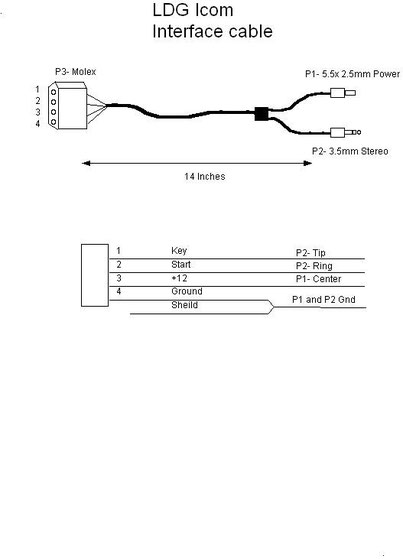

CAVETTO DI COLLEGAMENTO
ICOM --> ACCORDATORE AUTOMATICO LDG
