RIPARAZIONE ELIMINATORE BATTERIA
DEL POLMAR DB-32
Ogni mattina, esco di casa molto presto per recarmi al lavoro e durante il tragitto (di circa un ora) accendo sempre il mio piccolo Bibanda Polmar DB-32 per curiosare un po' sui ponti VHF, specie sull'R9 di M.Gennaro.
Solitamente non intervengo nei Qso, in autostrada preferisco dedicarmi alla guida e ascoltare.
Ma una mattina, volendo comunicare agli eventuali utenti all'ascolto, che l'autostrada era bloccata a causa di un tamponamento, mi accorsi di un problemino presente nel portatile, o meglio nel suo...
BATTERY ELIMINATOR
____________________________________________________
Acquistai questo accessorio, da un noto negozio di Roma.
Volendo evitare "cineserie"...
DICE: Modello LB-75L
Originale POLMAR
Batteria agli IONI di LITIO
7,4V 1500Ah, ma ovviamente DENTRO
non c'è la batteria bensì un circuito riduttore di tensione!
Oggetto comunque prodotto in RPC, fatto abbastanza bene, curato nei particolari, ma con un piccolo difetto:
In RX tutto ok.
In TX, dopo 2 min. di utilizzo, d'improvviso, ripassava in RX!
Dapprima ho pensato a qualche timeout o "taglialingua", ma poi ho notato che nei successivi passaggi in TX... i tempi si ACCORCIAVANO fino a pochi secondi. A questo punto era necessario "indagare piu' a fondo" o meglio andare DENTRO il problema:
Il guscio e' sigillato e difficile da aprire, avevo anche pensato di "segare" una finestra, idea subito bocciata..

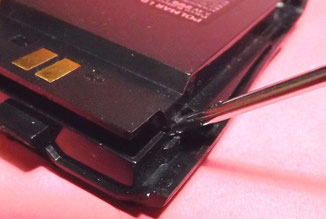

Dopo molte prove, ho individuato un punto dove poter inserire una punta di cacciavite per poter fare leva.

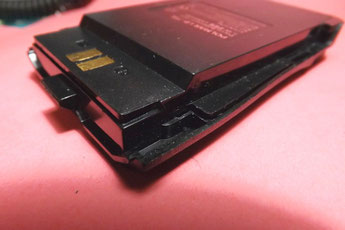

Così pian piano con mille attenzioni, girando tutto attorno al bordo incollato, si riesce da aprire il guscio di plastica.

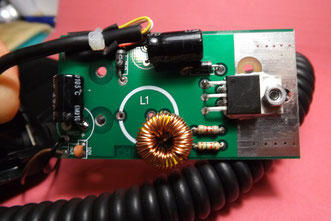

Questo è cio che troviamo dentro: una PCB che occupa tutto lo spazio interno.

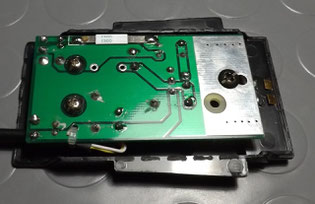

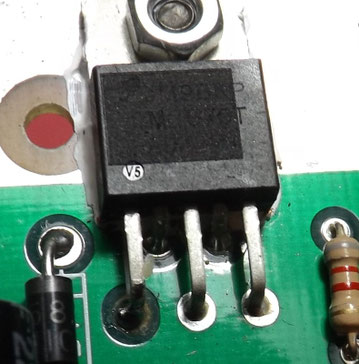

Per sbloccare la scheda agire sulle due viti a sinistra nella foto. La vite di destra blocca l'IC Voltage regolator.

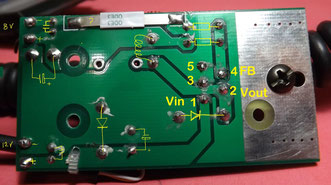

Smontata la scheda possiamo vedere i componenti (a prima vista nulla di bruciato, nessun condensatore "bombato")...

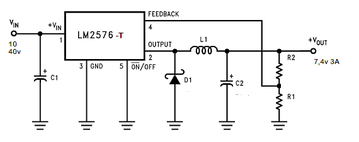

Cercando di capirci qualcosa comincio col ricavare lo schema del circuito.
Lavoro molto facile visti i pochi componenti del riduttore SWITCHING.
Pezzo più pezzo meno, lo schema ricalca esattamente quello del datasheet dell'IC.
Dopo aver controllato tutte le tensioni, tutti i componenti..
tutti i condensatori e diodi...
le tensioni e le correnti sotto carico...
ho potuto appurare che il colpevole dello strano scherzetto era esattamente:

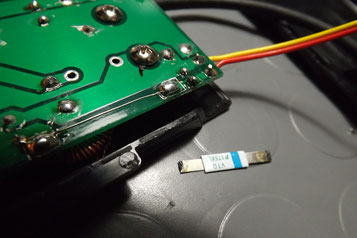

QUESTO!

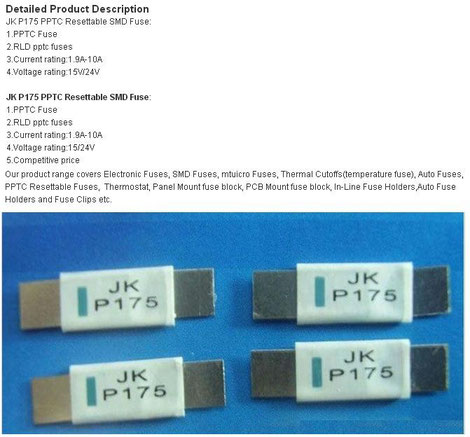

Tecnicamente un "resettable pptc smd fuse" il quale sotto carico faceva scendere gradualmente la tensione d'alimentazione fino a 2v. A questo punto il Polmar si spegneva per un decimo di secondo, ma poi si riaccendeva subito (ovviamente in RX).

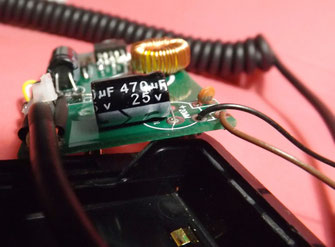

Per ora ho dovuto installare un provvisorio "nudo fusibile" da circa 2A in attesa di reperire il componente di ricambio.
Dopo questa "toppa" tutta l'apparecchiature funziona PERFETTAMENTE sopportando tempi di trasmissione prolungati e ripetuti!
Appena reperito il giusto ricambio provvedero' a perfezionare il lavoro completando la riparazione in modo definitivo.
73 a tutti!
Queste sono le specifiche tecniche
