ESEMPI per interpretare i valori dei condesatori.

Per quanto riguarda i valori riportati sui condensatori ceramici:

Per quanto riguarda i valori riportati sui condensatori in poliestere:

CODICE DI LETTURA DEL VALORE DEI CONDENSATORI

Codice di lettura
Ogni condensatore riporta scritta la propria capacità, la propria tensione di lavoro, la tolleranza se indicata nonchè se è destinato per la corrente continua (DCV) o per quella alternata (ACV). Come già scritto,le caratteristiche di cui sopra. sono molto spesso indecifrabili. Per questo motivo esistono i seguenti codici di lettura:
- Codice Americano.
Fra 1 e 8,2 pF al posto della virgola compare un punto.
Fra 10 pF e 820 pF viene si scritto il valore ma non è seguito dalla sigla pF.
Fra !.000 pF 820.000 pF, non viene utilizzata l'unità di misura pF ma quella nF(Microfarad).
Pertanto se vedrete: .0013 - .2 - .03 - .82 , dovrete leggere: 0,0013 microfarad - 0,02 microfarad - 0,2 microfarad - 0,03 microfarad - 0,82 microfarad.
- Codice Europeo
Fra 1 pF e 8,2pF, la virgola viene sostituita con la lettera p.
Fra 10 pF e 82 pF non si riporta la sigla pF.
Fra 100 pF e 820 pF, viene utilizzata l'unità di misura nF (Nanofarad) ponendo avanti al valore scritto la sigla n.
Fra 1.000 pF e 8.200 pF, la lettera n posta dopo il numero indica una virgola.
Fra 10.000 pF e 820.000 pf, la lettera n viene messa sempre dopo il numero e sta ad indicare che la misura è espressa in nanofarad.
-Codice Tedesco
Anche qui, altro "Rompicapo...." In Germania le fabbriche di condensatori preferiscono applicare per le capacità fra 1.000 pF e 8.200 pF, l'unità di misura microfarad ponendo davanti al numero la lettera U o la lettera M in modo minuscolo. Pertanto, se sul condensatore appaiono - per esempio - le scritte u0012 - u01 o u1 oppure u 82 dovrete leggere rispettivamente: 0,0012 microfarad - 0,01 microfarad - 0,1 microfarad - 0,82 microfarad.
-Codice Asiatico
Fra 1 pF e 82 pF non viene riportata la sigla pF.
Fra 100 pF e 820 pF ,l'ultimo zero viene sostituito con il numero 1 che sta a significare che al numero indicato bisogna aggiungere uno zero.
Fra 1.000 pF e 8.200 pF, gli ultimi due zeri non vengono riportati ma viene riportato il numero 2 che sta a significare al numero indicato bisogna aggiungere due zeri.
Fra 10.000 e 82.000 pF, non vengono riportati gli ultimi tre zeri ma vie riportato il numero 3. Ciò sta a significare che al numero indicato bisogna aggiungere 3 zeri. Se compare il n.4, significa che bisogna aggiungere 4 zeri al numero indicato.questo avviene fra 100.000 pF e 820.00 pF.
-Tolleranze e tensioni di lavoro. Su questo argomento sembra non esserci confusione. In tutti i condensatori possono comparire le seguenti lettere: M - K - J . Queste tre lettere stanno ad indicare la TOLLERANZA che è la seguente: M = Tolleranza inferiore al 20%; K = Tolleranza al 10% ; J = Tolleranza al 5%. Dopo una di queste tre lettere, compaiono due o più numeri che indicano la TENSIONE DI LAVORO. Se, per esempio, leggete 100, significa che la tensione di lavoro è 100 VOLT DC. Se invece leggete 450 V.AC. significa che la sua tensione di lavoro massima è di 450 VOLT CORRENTE ALTERNATA. Se, infine, leggete 3,5K, significa che la tensione massima di lavoro è di 3.500 Volt.

Codice a colori


Alcuni condensatori (Altro rompicapo......!) non riportano nessuna scritta o valore numerico ma sono colorati in modo strano con delle fascie di vario colore. Per questi condensatori esiste un Codice. Ad ogni colore -secondo il posizionamento - corrisponde un valore numerico. I colori vanno letti dal basso - lato terminali - verso l'alto. La prima fascia di colore esprime il primo numero. la seconda fascia di colore esprime il secondo numero. La terza fascia è il moltiplicatore e cioè indica quanti zeri bisogna aggiungere. La quarta fascia indica la tolleranza in percentuale. La quinta fascia, se esiste, indica la tensione di lavoro. Una fascia di altezza doppia, indica due numeri uguali.
TABELLA DI LETTURA :

CORRISPONDENZE:

Standard valori

Per cercare di semplificarvi la vita con il valore dei condensatori, ecco delle raffigurazioni che meditandole bene, potrebbero aiutarvi molto.

Condensatori PIN - UP :


CONDENSATORI CERAMICI

Tabella delle Temperature Massime:

___________________________________________________

		CONDENSATORI CERAMICI  Nella prima colonna il valore della capacità  come può risultare stampato sul corpo del  condensatore se espresso in "picofarad". Nella  seconda colonna il valore espresso secondo il  codice giapponese, in cui la terza cifra indica  quanti ZERI occorre aggiungere dopo i due primi  numeri. Nella terza colonna B si noterà che  la lettera "p" posta tra due numeri equivale ad una virgola. CONDENSATORI POLIESTERE   Nella prima colonna, il valore di capacità espressa in "picofarad", mentre nelle altre colonne indicate A-B-C-D, come queste capacità possono venire stampigliate sul corpo dei condensatore. Su questi condensatori le lettere K-M-J   poste dopo il numero indicano la TOLLERANZA seguita dalla tensione di lavoro. Nella colonna A si noterà che la lettera "n" posta tra due numeri , equivale ad una virgola.

CODICI DEI CONDENSATORI

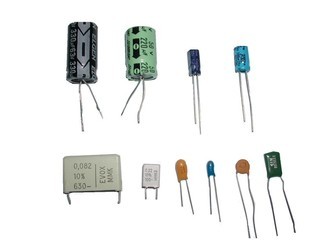

I condensatori sono disponibili in commercio in una grandissima varietà di tipi, di misure e di valori.
I dati più caratteristici più importanti, compreso il valore della loro capacità, sono stampigliati direttamente sui loro corpi, ma ha volte si ha difficoltà a decifrare queste sigle perchè le Case Costruttrici utilizzano codici diversi e quindi sbagliare è molto
facile, è sufficiente prendere in considerazione qualcuna delle sigle stampigliate sui condensatori per rendersi conto di come la loro decifrazione non sia poi cosi' semplice.
Per evitare di inserire in un circuito dei valori errati, vi spiego come interpretare correttamente queste sigle.

CONDENSATORI CERAMICI
-------------------------------------------

Nei condensatori con valori compresi tra 1 e 8,2 picoFarad Le Case sono solite usare al posto della virgola il punto, cioè scrivono 1.2 - 1.5 - 1.8, oppure in sostituzione del "punto" interpongono tra i due
numeri la lettera p. Cosi' 1p2 - 1p5 - 1p8 andranno interpretati come 1,2 picoFarad, 1,5 picoFarad, ecc.
Tutti i condensatori ceramici con valori compresi da 10 fino ad 82 picoFarad vengono siglati 10p - 12p - 15p ecc., pertanto la loro lettura non presenta alcuna difficoltà.
Le prime difficoltà nella lettura sorgono con le capacità da 100 picoFarad in poi, perchè le Case Costruttrici usano per la loro identificazione i più disparati sistemi.

Il primo metodo, adottato dai Giapponesi,

segue questa regola:

- le prime due cifre indicano i primi due numeri di capacità;
- la terza cifra indica quanti zeri bisogna aggiungere al numero.

In tutti i condensatori siglati 101 - 121 - 151 dovremo aggiungere alle prime due cifre 1 zero e cosi otterremo:

10 + 0 = 100 picoFarad
12 + 0 = 120 picoFarad
15 + 0 = 150 picoFarad.

In tutti i condensatori siglati 102 - 122 - 152 dovremo aggiungere alle prime due cifre 2 zeri ed in tal modo otterremo:

10 + 00 = 1.000 picoFarad
12 + 00 = 1.200 picoFarad
15 + 00 = 1.500 picoFarad.

Se troveremo dei condensatori siglati 103 - 123 - 153, alle prime due cifre dovremo aggiungere 3 zeri, quindi:

10 + 000 = 10.000 picoFarad
12 + 000 = 12.000 picoFarad
15 + 000 = 15.000 picoFarad.

Altre Case siglano il condensatore in nanoFarad aggiungendo dopo il numero la lettera minuscola n.
In possesso di condensatori siglati 1n - 10n - 100n, per ottenere il corrispondente valore in picoFarad dovremo aggiungere tre zeri, quindi:

1 + 000 = 1.000 picoFarad
10 + 000 = 10.000 picoFarad
100 + 000 = 100.000 picoFarad.

Poichè da 1.000 pF fino a 8.200 pF abbiamo anche valori di 1.200 - 1.800 - 2.200 - 3.300 - 4.700 - 5.600 - 6.800 - 8.200 pF, troveremo che la lettera n viene in questi casi interposta tra la prima e la seconda cifra al posto del punto, pertanto i condensatori siglati 1n2
- 1n5 - 3n3 - 4n7 avranno una capacità di 1.200 - 1.500 - 3.300 - 4.700 picoFarad.

Altre Case preferiscono siglare la capacità in microFarad, ma poichè non sempre sul corpo dei condensatori vi è lo spazio per stampigliare
numeri con molte cifre, si esclude il primo zero e in luogo della virgola si utilizza il punto, perciò i condensatori siglati .1 - .01 avranno queste capacità:

.1 = 100.000 pF
.01 = 10.000 pF

CONDENSATORI AL POLIESTERE
---------------------------------------------------

I condensatori al poliestere oltre ad essere siglati con uno dei due sistemi descritti per i condensatori ceramici, possono utilizzare anche la lettera greca u (micro).
In pratica la lettera u sostituisce lo 0, (zero virgola), quindi un condensatore siglato u01 avrà una capacità di 0,01 microFarad.
Perciò se abbiamo dei condensatori siglati u1 - u47 - u82, dovremo leggerli 0,1 - 0,47 - 0,82 microFarad.
Sempre sui condensatori in poliestere, oltre al valore della capacità vengono riportati dei numeri o altre sigle che possono trarre in inganno un principiante.
Ad esempio 1K potrebbe essere facilmente interpretato come 1 Kilo, cioè 1.000 picoFarad, perchè la lettera K viene considerata erroneamente l'equivalente a 1.000, mentre la reale capacità di questo condensatore è di 1 microFarad.

La lettera M, ad esempio 1M, potrebbe essere considerata l'equivalente di microFarad,

mentre in realtà le lettere M - K - J presenti dopo il valore della capacità indicano solo la tolleranza:

M = tolleranza minore del 20%
K = tolleranza minore del 10%
J = tolleranza minore del 5%

Quindi un condensatore siglato .01M indica che il condensatore è da 10.000 pF con una tolleranza minore del 20%.

Faccio presente che la maggior parte dei condensatori reperibili in commercio hanno una tolleranza del 20%.
Tolleranze minori del 5% non sono facili da reperire e quando si trovano hanno costi notevolmente elevati.
Preciso che un condensatore siglato con una tolleranza del 20% non significa che abbia uno scarto di capacita del 20% rispetto al valore riporatato sull'involucro.
Posso anzi dirvi che quasi sempre questi condensatori hanno tolleranze notevolmente inferiori.

Infatti le Case Costruttrici usando la sigla M assicurano che la capacità non supererà mai il 20% del valore riportato sull'involucro del condensatore, quindi non si può escludere che questa possa risultare anche solo del 7% - 10% - 12% ecc.

Dopo le lettere M - K - J indicanti la tolleranza, sono presenti dei numeri che stanno ad indicare la tensione di lavoro.
Quindi se troverete scritto .15M50 significa che il condensatore ha una capacità di 150.000 picoFarad, che la sua tolleranza è M = 20% e la sua tensione di lavoro è di 50 volt.

Se trovate scritto .1K100 significa che il condensatore ha una capacità di 100.000 picoFarad,

 che la sua tolleranza è K = 10%

 e la sua tensione di lavoro è di 100 volt.

_________________________________________________

Tabella rapida condensatori ceramici commerciali
