AMPLIFICATORE 2W CON LM380

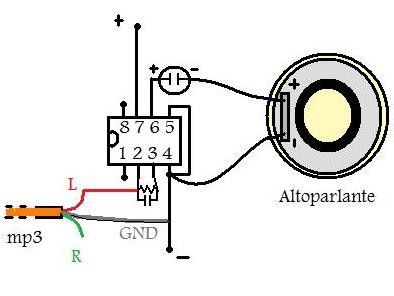

Realizzare un piccolo amplificatore usando  un integrato LM380 o LM380N, si tratta di un operazionale di potenza, si trovano in diversi formati e la piedinatura può variare e la si può facilmente trovare sui data sheet su internet, nell'immagine sopra è la piedinatura  LM380N a 8 pin.

Al suo interno troviamo un amplificatore in classe AB a transistor

Di solito questo integrato amplificatore lo si può trovare in dispositivi comuni come segreterie telefoniche o citofoni, è protetto dai cortocircuiti, richiede un'alimentazione che può variare dai 10V ai 22V.

Non c'è molto altro da aggiungere, i vantaggi sono in un suono non troppo distorto, la compattezza del circuito e i pochi componenti esterni da aggiungere, gli svantaggi sono in una bassa potenza di uscita fino a circa 2W che dipendono dal modello, dall'altoparlante e dall'alimentazione, il pin 1 va lasciato scollegato, il pin 8 è il bypass cioè si potrebbe collegare un condensatore tra pin 8 e massa da 100pF per stabilizzare ulteriormente il suono, come è anche consigliabile aggiungere un condensatore da 1000uF in parallelo all'alimentazione, è l'ideale per chi vuole costruirsi un piccolo amplificatore a 12V
