Modi digitali - FREQUENZE
______________________________________________________
Per chi volesse iniziare a sperimentare i Modi Digitali
allego alcune frequenze maggiormente utilizzate
con i rispettivi modi:
PSK 160m 1.838.000
PSK 80m 3.579.000
PSK 40m 7.035.000
PSK 30m 10.140.000
PSK 20m 14.070.000
PSK 17m 18.100.000
PSK 15m 21.070.000
PSK 12m 24.919.000
PSK 10m 28.120.000
RTTY 160m 1.838.000
RTTY 80m 3.610.000
RTTY 40m 7.040.000
RTTY 30m 10.145.000
RTTY 20m 14.080.000
RTTY 17m 18.105.000
RTTY 15m 21.080.000
RTTY 12m 24.920.000
RTTY 10m 28.080.000
CW 160m 1.830.000 Inizio
CW 80m 3.500.000 "
CW 40m 7.000.000 "
CW 30m 10.100.000 "
CW 20m 14.000.000 "
CW 17m 18.068.000 "
CW 15m 21.000.000 "
CW 12m 24.890.000 "
CW 10m 28.000.000 "
OLIVIA 160m 1.838.000
OLIVIA 80m 3.615.000
OLIVIA 40m 7.038.500
OLIVIA 30m 10.133.500
OLIVIA 20m 14.104.500
OLIVIA 20m 14.105.500
OLIVIA 20m 14.106.500
OLIVIA 20m 14.107.500
OLIVIA 20m 14.108.500
OLIVIA 17m 18.102.500
OLIVIA 17m 18.103.500
OLIVIA 17m 18.104.500
OLIVIA 15m 21.129.500
OLIVIA 15m 21.152.500
OLIVIA 12m 24.921.500
OLIVIA 10m 28.076.500
MFSK 160m 1.838.000
MFSK 80m 3.580.000
MFSK 40m 7.037.000
MFSK 30m 10.147.000
MFSK 20m 14.080.000
MFSK 17m 18.105.000
MFSK 15m 21.080.000
MFSK 12m 24.929.000
MFSK 10m 28.080.000
Sintonizzare sempre un pò sopra e un pò sotto la frquenza centrale per verificare la presenza di altri tipi di traffico.
La gamma della RTTY generalmente si estende per un segmento abbastanza ampio rispetto a quella indicata.
Per maggiori info in merito allego i seguenti link :
http://www.arisassari.it/band_plans.html
http://www.cisarmajella.org/band_plan_digitale_.html
______________________________________________________
Band Plane Digitale (All band)
PSK31/63 - Olivia - Hell - MFSK 8/16 - Fax -MT63 - DV
JT44 - FSK441 - SSTV - ATV - APRS - DominoEx
Throb - Amtor - Packet
________
______________________________________________________

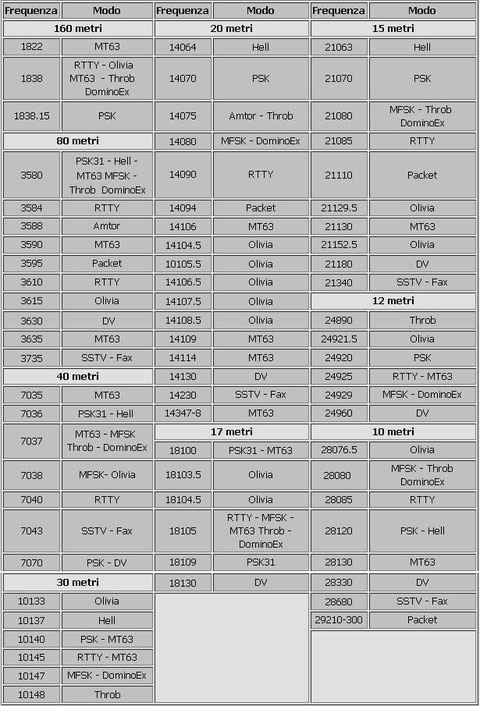

Frequenze in HF, VHF, UHF, SHF e EHF BAND PLAN, secondo le indicazioni della IARU REGIONE I.
La tabella sottostante riporta il modo di trasmissione digitale e le frequenze in metri da utilizzare per la ricezione dei vari sistemi digitali.
|
BAND PLAN PER IL MODO DIGITALE SUI 160 METRI |
|
|
Frequenza |
Modo di trasmissione |
|
1822 |
MT63 |
|
1838 |
RTTY - Olivia - MT63 - Throb Domino Ex |
|
1838.15 |
PSK |
|
BAND PLAN PER IL MODO DIGITALE SUI 80 METRI |
|
|
Frequenza |
Modo di trasmissione |
|
3580 |
PSK31 – Hell - MT63 - MFSK - Throb - Domino Ex |
|
3584 |
RTTY |
|
3588 |
Amtor |
|
3590 |
MT63 |
|
3595 |
Packet |
|
3610 |
RTTY |
|
3615 |
Olivia |
|
3630 |
DV |
|
3635 |
MT63 |
|
3735 |
SSTV - Fax |
|
BAND PLAN PER IL MODO DIGITALE SUI 40 METRI |
|
|
Frequenza |
Modo di trasmissione |
|
7035 |
MT63 |
|
7036 |
PSK31 – Hell |
|
7037 |
MT63 - MFSK - Throb - Domino Ex |
|
7038 |
MFSK- Olivia |
|
7040 |
RTTY |
|
7043 |
SSTV – Fax |
|
7070 |
PSK – DV |
|
BAND PLAN PER IL MODO DIGITALE SUI 30 METRI |
|
|
Frequenza |
Modo di trasmissione |
|
10133 |
Olivia |
|
10137 |
Hell |
|
10140 |
PSK - MT63 |
|
10145 |
RTTY - MT63 |
|
10147 |
MFSK - DominoEx |
|
10148 |
Throb |
|
BAND PLAN PER IL MODO DIGITALE SUI 20 METRI |
|
|
Frequenza |
Modo di trasmissione |
|
14064 |
Hell |
|
14070 |
PSK |
|
14075 |
Amtor - Throb |
|
14080 |
MFSK - Domino Ex |
|
14090 |
RTTY |
|
14094 |
Packet |
|
14106 |
MT63 |
|
14104.5 |
Olivia |
|
10105.5 |
Olivia |
|
14106.5 |
Olivia |
|
14107.5 |
Olivia |
|
14108.5 |
Olivia |
|
14109 |
MT63 |
|
14114 |
MT63 |
|
14130 |
DV |
|
14230 |
SSTV - Fax |
|
14347-8 |
MT63 |
|
BAND PLAN PER IL MODO DIGITALE SUI 17 METRI |
|
|
Frequenza |
Modo di trasmissione |
|
18100 |
PSK31 - MT63 |
|
18103.5 |
Olivia |
|
18104.5 |
Olivia |
|
18105 |
RTTY – MFSK - MT63 Throb - Domino Ex |
|
18109 |
PSK31 |
|
18130 |
DV |
|
BAND PLAN PER IL MODO DIGITALE SUI 15 METRI |
|
|
Frequenza |
Modo di trasmissione |
|
21063 |
Hell |
|
21070 |
PSK |
|
21080 |
MFSK - Throb - Domino Ex |
|
21085 |
RTTY |
|
21110 |
Packet |
|
21129.5 |
Olivia |
|
21130 |
MT63 |
|
21152.5 |
Olivia |
|
21180 |
DV |
|
21340 |
SSTV – Fax |
|
BAND PLAN PER IL MODO DIGITALE SUI 12 METRI |
|
|
Frequenza |
Modo di trasmissione |
|
24890 |
Throb |
|
24921.5 |
Olivia |
|
24920 |
PSK |
|
24925 |
RTTY - MT63 |
|
24929 |
MFSK - Domino Ex |
|
24960 |
DV |
|
BAND PLAN PER IL MODO DIGITALE SUI 10 METRI |
|
|
Frequenza |
Modo di trasmissione |
|
28076.5 |
Olivia |
|
28080 |
MFSK - Throb - DominoEx |
|
28085 |
RTTY |
|
28120 |
PSK - Hell |
|
28130 |
MT63 |
|
28330 |
DV |
|
28680 |
SSTV - Fax |
|
29210-29300 |
Packet |
|

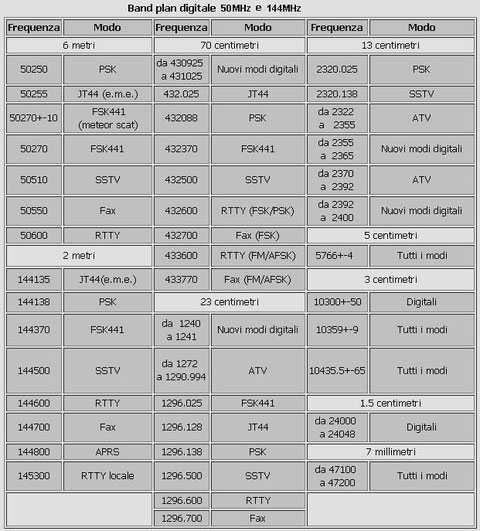

BAND PLAN PER IL MODO DIGITALE SUI 6 METRI |
|
|
Frequenza |
Modo di trasmissione |
|
50250 |
PSK |
|
50255 |
JT44 |
|
50270 |
FSK441 |
|
50510 |
SSTV |
|
50550 |
Fax |
|
50600 |
RTTY |
|
BAND PLAN PER IL MODO DIGITALE SUI 2 METRI |
|
|
Frequenza |
Modo di trasmissione |
|
144135 |
JT44 |
|
144138 |
PSK |
|
144370 |
FSK441 |
|
144500 |
SSTV |
|
144600 |
RTTY |
|
144700 |
Fax |
|
144800 |
APRS |
|
145300 |
RTTY (locale) |
|
BAND PLAN PER IL MODO DIGITALE SUI 70 CENTIMETRI |
|
|
Frequenza |
Modo di trasmissione |
|
da 430925 a 431025 |
Nuovi modi digitali |
|
432.025 |
JT44 |
|
432088 |
PSK |
|
432370 |
FSK441 |
|
432500 |
SSTV |
|
432600 |
RTTY (FSK/PSK) |
|
432700 |
Fax (FSK) |
|
433600 |
RTTY (FM/AFSK) |
|
433770 |
Fax (FM/AFSK) |
|
BAND PLAN PER IL MODO DIGITALE SUI 23 CENTIMETRI |
|
|
Frequenza |
Modo di trasmissione |
|
da 1240 a 1241 |
Nuovi modi digitali |
|
da 1272 a 1290.994 |
ATV |
|
1296.025 |
FSK441 |
|
1296.128 |
JT44 |
|
1296.138 |
PSK |
|
1296.500 |
SSTV |
|
1296.600 |
RTTY |
|
1296.700 |
Fax |
|
BAND PLAN PER IL MODO DIGITALE SUI 13 CENTIMETRI |
|
|
Frequenza |
Modo di trasmissione |
|
2320.025 |
PSK |
|
2320.138 |
SSTV |
|
da 2322 a 2355 |
ATV |
|
da 2355 a 2365 |
Nuovi modi digitali |
|
da 2370 a 2392 |
ATV |
|
da 2392 a 2400 |
Nuovi modi digitali |
|
BAND PLAN PER IL MODO DIGITALE SUI 5 CENTIMETRI |
|
|
Frequenza |
Modo di trasmissione |
|
5766+-4 |
Tutti i modi |
|
BAND PLAN PER IL MODO DIGITALE SUI 3 CENTIMETRI |
|
|
Frequenza |
Modo di trasmissione |
|
10300+-50 |
Nuovi modi digitali |
|
10359 +-9 |
Tutti i modi |
|
10435.5 +-65 |
Tutti i modi |
|
BAND PLAN PER IL MODO DIGITALE SUI 15 MILLIMETRI |
|
|
Frequenza |
Modo di trasmissione |
|
da 24000 a 24048 |
Nuovi modi digitali |
|
BAND PLAN PER IL MODO DIGITALE SUI 7 MILLIMETRI |
|
|
Frequenza |
Modo di trasmissione |
|
da 47100 a 47200 |
Tutti i modi digitali |
______________________________________________________
