SSTV: questo modo digitale permette di trasmettere un immagine statica ad un corrispondente.

Si differenzia dal modo ATVproprio perchè le immagini sono fisse mentre l'ATV permette vere e proprie videoconferenze in tempo reale via radio.





__________________________________________________

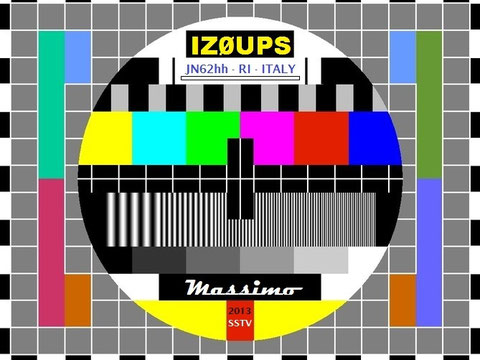

Qualche immagine SSTV ricevuta con apparecchiature MINIMALI!



_______________________________________________









PRIMI PASSI:



COME A RICEVERE IMMAGINI SSTV



Cosa occorre:
- Un computer con scheda audio   sistema operativo Windows  - Un ricetrasmettitore HF
- Software - Cavo di collegamento HF --> PC







che programma usare:

per iniziare possiamo usare questo software di sola ricezione:



RXSSTV(only RX)

http://rx-sstv.software.informer.com/1.2/





Cavo:

E' sufficente un cavo audio stereo  maschio-maschio da 3,5

      un adattatore stereo 3,5mm mono 6mm ( cuffia  HF )



il cavo va collegato da uscita cuffia dell'apparato HF

all'ingresso MIC della scheda AUDIO del PC







_________________________________________________



Volendo isolare elettricamente i due apparecchi, ' bene inserire un piccolo trasformatore 1:1 da 600ohm





      in 20m sintonizziamo la frequenza 14.230 MHz



con un po' di pazienza e una buona antenna, dovremmo cominciare a ricevere immagini SSTV!







               Frequenze   SSTV

80 metri  3735 kHz   LSB

40 metri  7043 kHz   LSB

20 metri 14230 kHz USB

15 metri 21340 kHz USB

10 metri 28680 kHz USB

2 metri 144.500 MHz   (145.800 MHz  la  ISS)

Band Plane Digitale con tutti i modi digitali CISAR IQ6FW

 http://www.cisarmajella.org/band_plan_digitale_.html

La frequenza preferita dai radioamatori risulta la 14230 kHz







__________________________________________________

LINK



http://digilander.libero.it/arirapallo/WebAriRapallo_file/sstv.html





Link che permette di vedere ON LINE schermate SSTV LIVE



___________________________________________________







RIPETITORI HF SSTV



Possono essere una divertente alternativa ai QSO quotidiani. La maggior parte di questi ripetitori necessita di un tono per essere attivati e dopo di che risponderanno inviando una lettera K in CW per significare che ora è il momento di trasmettere la vostra immagine. Il tono usualmente è a 1750 Hz anche se questo può variare.
