L’uso di un’interfaccia di separazione fra radio e pc per operare nei modi digitali rappresenta la maniera migliore di avvicinarsi a queste interessanti modalita’, in quanto si eliminano tutti i potenziali danni che potrebbero derivare da accoppiamenti indesiderati fra radio e computer.

Questa l'interfaccia e' realizzata e venduta da Crispino I5XWW

Consiglio di dare un’occhiata al suo sito, ecco il link

http://xoomer.virgilio.it/i5xww/interfaccia%20isolata.htm

L’interfaccia si monta in brevissimo tempo e, salvo errori grossolani,il suo funzionamento e’ assicurato.

E' possibile anche migliorarla apportando tre modifiche:

1)L’uso di un’interfaccia per le trasmissioni digitali e’ certamente consigliato, ma c’e’ un particolare:

se viene collegata alla radio utilizzando la presa del microfono presente sul frontale dell’apparato, ogni volta che si vuole tornare a trasmettere in fonia ci sara’ da sfilare e scambiare i connettori.

A lungo andare questa operazione puo’ risultare noiosa.

Per ovviare a questo inconveniente ho realizzato il circuito indicato nella figura che segue.

Il microfono e’ ora collegato sulla presa presente sull’interfaccia, ed il cavo che esce da questa si collega alla presa presente sul frontale della radio.

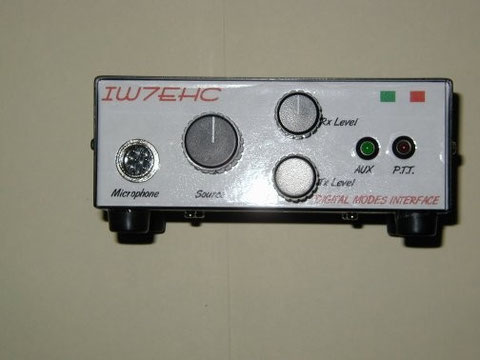

Questo permette di passare istantaneamente dalla modalita’ digitale alla fonia,semplicemente agendo si un commutatore rotativo.

E' prevista una posizione intermedia del commutatore,nella quale sono scollegati sia il microfono che l’interfaccia, che isola completamente i segnali di PTT e di BF che vanno alla presa microfonica della radio,utile se si vuole provare un programma per i modi digitali senza mandare in trasmissione la radio.

2) Inserimento di due led in serie al circuito di comando della porta seriale del pc, in modo da avere un’indicazione visiva dello stato delle due porte.

L’interfaccia e’ fornita con due uscite digitali separate.

Una va collegata al PTT, l’altra la uso per il segnale FSK per le trasmissioni in RTTY.

3)Sostituzione dei due trimmer di regolazione dei livelli di BF in ingresso ed in uscita dalla scheda audio del pc con due potenziometri lineari di pari valore.

Risulta più pratico avere questi due comandi disponibili sul frontale del mobile,in modo da poter avere sempre i livelli corretti per ogni modalita’ digitale.

Per eliminare eventuali ritorni di RF utilizzare delle perline di ferrite sui fili interessati dalla BF.

Tutte le connessioni da/verso la radio ed il pc sono riportate su un connettore DB25 da 25 pin.

In questo modo,nel caso in cui si renda necessario utilizzare la stessa interfaccia su piu’ radio diverse, bastera’ realizzare un cavo specifico per ogni apparato.
