Alimentatori cc
____________________________________________________
Gli alimentatori sono apparecchiature che convertono la tensione alternata sinusoidale della rete (220 Vca)
in una tensione continua (Vcc) in grado di alimentare
un carico (R) con una corrente (Icc).

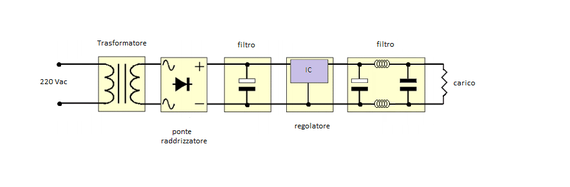

Schema a blocchi di un alimentatore:
Alimentatore "stabilizzato" vuol dire che l'alimentatore
fornirà la medesima TENSIONE (V)
anche al variare del carico (R)
con conseguente variazione della corrente (I)
Alimentatore "stabilizzato in corrente" vuol dire che l'alimentatore erogherà la medesima CORRENTE (I)
anche al variare del carico (R)
variando, ovviamente, la tensione (V) in uscita.
____________________________________________________
ELEMENTI PRINCIPALI DI UN ALIMENTATORE CC

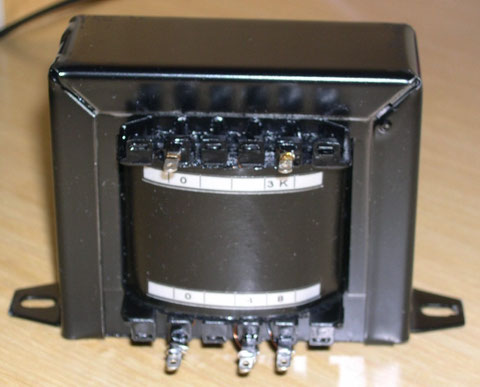

IL TRASFORMATORE
Il trasformatore abbassa la tensione di rete;
esso è composto in genere da due avvolgimenti distinti:
uno, detto primario, che viene collegato a 220V;
uno detto secondario, che fornisce una tensione più bassa di quella in entrata, adatta alle esigenze dell'utilizzatore.
Esistono molti tipi di trasformatori :
con avvolgimento PRIMARO a più prese, per utilizzarli con diverse tensioni di rete (110Vca 125Vca 220Vca 240Vca)
con più secondari, o con un secondario a più prese, per ottenere diverse tensioni in uscita
con un secondario con presa centrale (per realizzare alimentatori cc con uscite +Vo MASSA -Vo
( +12v Comune -12v )
____________________________________________________
IL RADDRIZZATORE
La tensione che esce dal trasformatore, anche se "trasformata" e più bassa da quella della rete, è ancora ALTERNATA, in poche parole cambia di polarità +- +- +- continuamente (50 volte al secondo).
Occorre quindi "selezionare" solo UNA POLARITA' in modo da avere una tensione sempre POSITIVA (es.)
Per far passare solo la parte positiva e TOGLIERE la parte negativa di usa un RADDRIZZATORE (UN DIODO) .
( ovviamente usando UN SOLO diodo, facciamo passare solo la semionda POSITIVA ma perdiamo completamente la parte NEGATIVA!
Utilizzando 2 o 4 diodi, si riesca a recuperare la semionda negativa ottenendo una tensione si positiva ma alcora pulsante ( da 0 a Vmax)
___________________________________________________
IL CONDENSATORE DI LIVELLAMENTO
La tensione alternata abbassata dal trasformatore, e raddrizzata dai diodi, non è ancora ben livellata: infatti è formata da una serie di MEZZE SINUSOIDI positive,
che vanno da zero a un valore massimo e viceversa, (sempre cinquanta volte in un secondo).
Il condensatore di livellamento ha il compito di immagazzinare energia quando la tensione è massima e la restituirla quando la tensione si abbassa.
Maggiore sarà la capacità del condensatore e più stabile risilterà la tensione in uscita.
