Alimentatori schemi

_____________________________________________________

GENERALE

SCHEMI CON LM78xx

SCHEMI CON LM317

Come si può usare un trasformatore con presa centrale

______________________________________________________

Schemi che utilizzano IC LM78xx

dopo uno di questi circuiti possiamo inserire un circuito REGOLATORE in TENSIONE usando in IC LM7812

(questi integrati sono molto comodi: ci sono ic per stabilizzare molte tensioni e si riconoscono dalla sigla

il 7805 in uscita stabilizza 5v,

il 7808 gli 8v,

il 7812 i 12v etc.

_____________________________________________________

Il valore dei due condensatori non è troppo critico, è bene mettere altri due condensatori ceramici in parallelo dell'entrata e dell'uscita per evitare inneschi.

Schema alimentatore STABILIZZATO controllato da IC

E' anche consigliato inserire nel circuito un diodo di protezione collegato come segue:

____________________________________________________

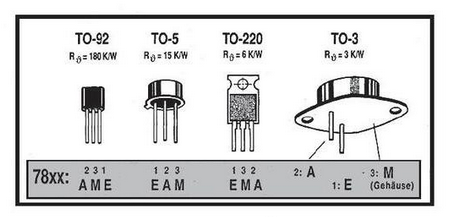

A secondo della potenza massima di esercizio varia il tipo di CONTENITORE

Esiste anche la serie LM79xx

che permette la realizzazione di alimentatori

con POSITIVO a MASSA.

___________________________________________________

COME FAR REGOLARE

TENSIONI IN USCITA "PERSONALIZZATE"

E' possibile "ingannare" la regolazione dell'integrato, falsando il valore di riferimento della MASSA:

è sufficiente inserire un diodo verso massa, come indicato.

In questo modo, si otterrà in uscita una tensione stabilizzata aumentata di circa 0.6v (pari alla caduta di tensione del diodo).

Ovviamente per ottenere in uscita una tensione,

ad esempio di 13,2 V... ci vorranno 2 diodi!

Con 3 diodi avremo 13,8 V e così via.

______________________________________________________

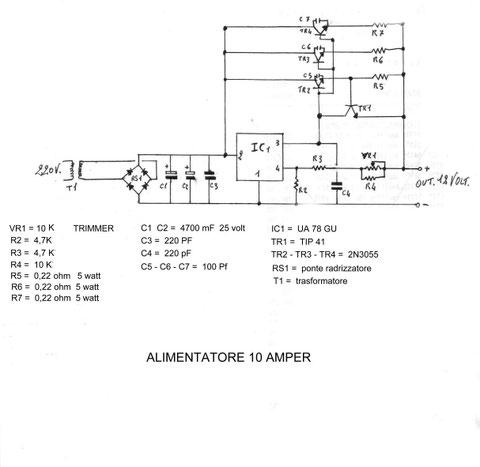

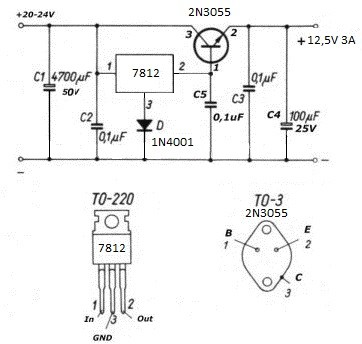

E' anche possibile "aiutare" in nostro IC78xx in potenza, utilizzando uno o più transistors...

_______________________________________________________

Utilizzare più integrati per aumentare la corrente max

_____________________________________________________

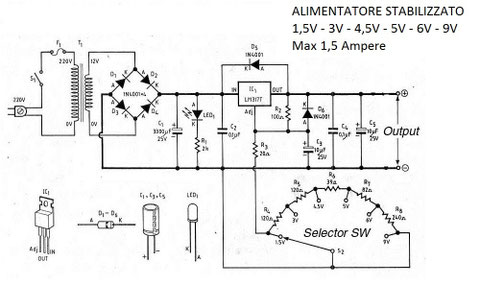

Schemi che utilizzano IC LM317

L'integrato LM317, ha dimensioni identiche a quelle di un normale transistor di media potenza tipo TO.220, dispone di tre soli piedini.

- II piedino di Entrata, indicato E oppure Vin, riceve la tensione positiva da stabilizzare, che viene prelevata da un ponte raddrizzatore provvisto del suo condensatore elettrolitico di livellamento.
- II piedino di Regolazione, indicato R oppure ADJ, viene utilizzato per variare la tensione d'uscita sul valore desiderato.
- II piedino di Uscita, indicato U oppure Vout, e quello da cui si preleva la tensione stabilizzata.

Caratteristiche tecniche:

Max Volt in/out 40V

Dropout 3V

Min.Tensione 1,2V

Max Amp.out 1,5A

Max Power diss. 15W

_______________________________________________________

LM.317 come STABILIZZATORE di TENSIONE

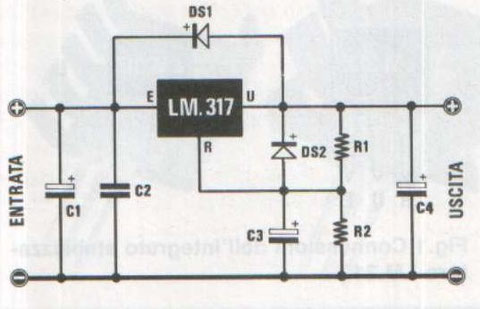

Lo schema base per realizzare un completo alimentatore stabilizzato in tensione con LM.317:

In pratica, l'integrato regola la tensione in uscita,

il cui valore e' stabilito da un partitorem di tensione

formato dalle due resistenze R1 R2.

Se una delle due resistenze del partitore, viene sostituita con un trimmer o potenziometro, ecco che otteniamo un alimentatore con TENSIONE STABILIZZATA VARIABILE.

_______________________________________________________
